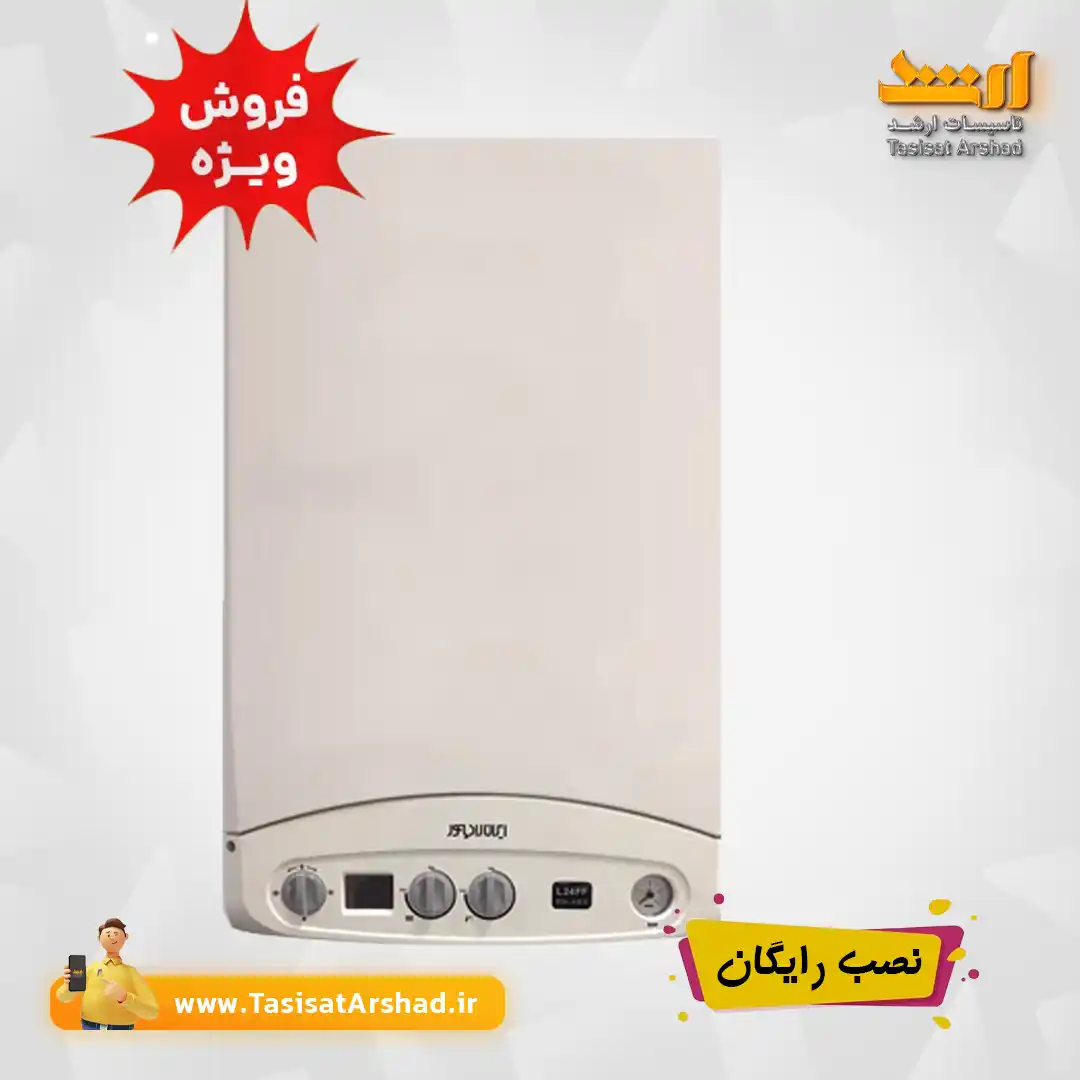

پکیج ایران رادیاتور ۳۶۰۰۰ با دارا بودن راندمان حرارتی ۹۰%، گزینه ای مناسب برای تأمین گرمایش و استفاده در منازل و اماکن اداری می باشد .

که در زمستان ها علاوه بر تامین آبگرم مصرفی، آب گرم مورد نیاز رادیاتور ها یا شوفاژ ها را نیز تامین می کند.

این پکیج  از نوع دو مبدل (یک مبدل برای تأمین گرمایش رادیاتورها و مبدل دیگر برای تأمین آبگرم مصرفی )و از نوع  فن دار می باشد.

قطر لوله های مدار گرمایش در پکیج دیواری ۳۶۰۰۰ایران رادیاتور ۴/۳ اینچ و قطر لوله های آب گرم و سرد،۲/۱ برابر اینچ می باشد .

حداکثر دمای آبگرم گرمایش در پکیج  فوق، ۸۵ درجه سانتیگراد و حداکثر دمای آبگرم مصرفی آن، ۶۰ درجه سانتیگراد می باشد.

حداکثر فشار مدار گرمایش پکیج۳۶۰۰۰ایران رادیاتور  معادل ۳bar و حداکثر فشار آب سرد مصرفی در آنها ۱۰bar  می باشد .

ظرفیت حرارتی خروجی پکیج دیواری ۳۶۰۰۰ایران رادیاتور  برابر ۳۰۹۶۰  kcal/Hr و معادل ۳۶kw می باشد.

پکیج دیواری ۳۶۰۰۰ایران رادیاتور دارای وزن خالص ۴۳kg و مصرف برق پایین معادل ۱۶۶  wمی باشد.

پکیج ایران رادیاتور ۳۶۰۰۰ دارای ابعاد زیراست :

ارتفاع: ۷۶۳mm

عمق: ۳۵۰mm

عرض: ۴۵۰mm

استفاده از  پکیج های ایران رادیاتور  به نسبت آبگرمکن دیواری و سیستم شوفاژخانه مرکزی مزایای بسیاری دارد .

پکیج از نظر میزان صدا بسیار کم صداتر بوده و نوسانات دمای آب در آن اصلا محسوس نیست .

واز همه مهمتر راندمان آن در مقایسه با سیستم شوفاژ خانه مرکزی بسیار بالاتر است .

از دیگر مزایای استفاده از پکیج ،اشغال فضای خیلی کم در مقایسه با سیستم آبگرمکن ایستاده و سیستم شوفاژ خانه مرکزی می باشد.

پکیج های دیواری گازسوز ایران رادیاتور که کد آنها با حرفB می باشند از نوع پکیج های تک مبدل بوده و مدلهایی که دارای حرف E،K  ، M و L  می باشند از نوع پکیج های دو مبدل می باشند. همچنین نامگذاری با حروف FF به معنی دو جداره فن دار و  CF به معنی  بدون فن بودن دستگاه می باشد.

مدل های Lو k ایران رادیاتور  دارای نمایشگر عیب یاب دیجیتال بوده و مدل L دارای منبع انبساط بزرگتری نسبت به سایر مدلها دارد.

مدل های Eو  Mازنظر کارکرد یکسان بوده و ظاهر متفاوتی دارند .

پکیج های شوفاژ دیواری ایران رادیاتور در دو نوع تک مبدل و دو مبدل موجود می باشند .

در پکیج های دیواری تک مبدل یا بی ترمیک ایران رادیاتور، مبدل تعبیه شده از نوع دوبل بوده و همزمان دو وظیفه تامین آبگرم مصرفی و هم چنین گرمایش ساختمان را بعهده دارد .

ساختار این پکیج ها به گونه ای می باشد که آبگرم مصرفی (بهداشتی )و همچنین آب سیستم گرمایش، هر دو بر اثر تماس مستقیم با شعله مشعل گرم می شوند.

تمامی پکیج های دیواری ایران رادیاتور دارای سیستم حفاظت در برابر یخ زدگی می باشند.

ظرفیت پکیج های ایران رادیاتور:

ظرفیت پکیج گرمایشی با توجه به شرایط آب و هوایی، موقعیت ساختمان و نوع عایقبندی مشخص می شود،

پکیچ ۳۶۰۰۰ ایران رادیاتور برای متراژ ۲۲۰ تا ۳۰۰متر مربع مناسب می باشد

طبق مبحث ۱۷ مقررات ملی ساختمان (حداقل متراژ قابل تایید برای نصب پکیج در واحد آپارتمانی (مسکونی یا اداری )۶۴ متر مربع می باشد

و در غیر اینصورت تعبیه دریچه تامین هوای تازه جهت احتراق مناسب در محل نصب پکیج الزامی می باشد.

چگونگی کارکرد پکیج دو مبدل یا منوترمیک L36FF:

در این نوع پکیج از دو نوع مبدل استفاده می گردد:

۱  –  مبدل اصلی

۲-مبدل صفحه ای

برای تامین گرمایش محیط از مبدل اصلی استفاده می گردد و آب سیستم گرمایش پس از عبور از این مبدل و گرم شدن به رادیاتورها منتقل می گردد.

اما برای تامین آبگرم مصرفی  (بهداشتی  )، آب سیستم گرمایش توسط پمپ دستگاه از مبدل اصلی عبور کرده و سپس به جای حرکت به سمت رادیاتورها، از مبدل صفحه ای عبور می کند

و همزمان آبسرد ورودی نیز از مبدل صفحه ای می گذرد ، بر اثر عبور این دو آب و انتقال حرارت از طریق آبگرم مدار گرمایش به آبسرد ورودی ، آبگرم مصرفی  ( بهداشتی  )در دسترس قرار می گیرد.

در این نوع سیستمها به جهت ثابت بودن دبی عبوری و کنترل بهتر دمای سیال ، گرادیان حرارتی تحت کنترل بوده و آبگرم مصرفی (بهداشتی )به صورت مطبوع بدست می آید

و ضمنا در شرایط کارکرد یکسان، با توجه به اینکه آبگرم مصرفی با شعله مشعل (burner) تماس مستقیم ندارد تشکیل رسوب برجدار داخلی مبدل صفحه ای به مراتب دیرتر از مدل تک مبدل اتفاق می افتد..

کلیه پکیج های شوفاژ دیواری ایران رادیاتور، دارای گارانتی ۲ ساله و خدمات پس از فروش می باشند.

نصب  پکیج های ایران رادیاتور  برای مشتری کاملا رایگان  می باشد.مشتریان عزیز توجه داشته باشند نصب رایگان شامل موارد زیر می باشد:

هزینه خدمات سرویسکار مجاز برای انجام موارد زیر توسط شرکت پرداخت می شود و مشتری از بابت این موارد وجهی نمی پردازد:

۱.کارشناسی و انتخاب محل مناسب نصب

۲.خارج کردن دستگاه از کارتن

۳. شستشوی مدار رفت و برگشت گرمایش

۴.قرار دادن آن در محل تعیین شده برای نصب و اتصال آن به شبکه آب، برق و گاز توسط اتصالات داخل کارتن

۵.راه  اندازی پکیج شوفاژدیواری

۶.آموزش کار با دستگاه

پکیج ایران رادیاتور در یک نگاه:

تولید پکیج ایران رادیاتور در انواع دیواری و زمینی گرمایشی در این شرکت از سال ۱۳۸۳ آغاز گردید.

پکیج های گازی، دیواری و زمینی ایران رادیاتور به کمک تبلیغات گسترده، قیمت های مناسب و رقابتی و خدمات پس از فروش مناسب و پاسخگوی خود، در همین مدت کوتاه توانسته است بخش بزرگی از بازار مصرف پکیج های گرمایشی در کشور را تصاحب نماید.

پکیج شوفاژدیواری و زمینی ایران رادیاتور در انواع و کاربردهای مختلفی تولید می شوند

که می توان به مدل های پکیج های دیواری و زمینی فن دار، بدون فن، تک مبدل، دو مبدل، سه مبدل، آنالوگ و دیجیتال در ظرفیت های ۲۲۰۰۰ تا ۳۶۰۰۰ اشاره کرد.

این پکیج ها در انواع تک مبدل و دو مبدل تولید می شود و هر کدام بر اساس ظرفیت، نوع، راندمان سوخت مصرفی، فشار آب مورد نیاز دارای مدل های متنوعی می باشند.

این تقسیم بندی برای سهولت بیشتر در امر انتخاب پکیج مناسب برای هر مصرف کننده می باشد. پکیج های مدل ECO – K – ES – E – M – L – LR  پکیج های دو مبدل هستند و سری مدل های BM جز مدل های تک مبدل ایران رادیاتور محسوب میشوند.

همچنین لازم به دکر است در هر کدام از این دو مدل سری FF فن دار و سری CF بدون فن می باشد.

پکیج دو مبدل یا مونو ترمیک ایران رادیاتور (MONOTHERMIC)

در این نوع پکیج ها از دو نوع مبدل استفاده میگردد :

مبدل اصلی (Gas Water Heat Exchanger)و مبدل صفحه ای (Water Heat Exchanger)

مبدل اصلی در پکیج ایران رادیاتور وظیفه تامین گرمایش رادیاتورها را به عهده دارد، به گونه ای که آب سیستم گرمایش از طریق این مبدل گرم شده و به رادیاتور ها منتقل می شود.

ولی برای تامین آبگرم مصرفی (بهداشتی) آب سیستم گرمایش از طریق پمپ ها از مبدل اصلی عبور کرده

و سپس به جای حرکت به سمت رادیاتورها، از مبدل صفحه ایی عبور میکند و همزمان آبسرد ورودی نیز از مبدل صفحه ای میگذرد و بر اثر عبور این دو آب از مبدل و عمل انتقال حرارت از آب گرم (مدار گرمایش) به آب سرد ورودی، آب گرم مصرفی ایجاد میشود.

با توجه به اینکه در این پکیج ها آبگرم مصرفی با شعله مشعل تماس مستقیم ندارد، تشکیل رسوب بر جدار داخلی مبدل صفحه ای به مراتب دیرتر از پکیج های تک مبدل اتفاق می افتد.

پکیج تک مبدل یا بی ترمیک ایران رادیاتور (BITHERMIC)

در پکیج ایران رادیاتور ۳۶۰۰۰ از نوعی مبدل تحت عنوان مبدل اصلی دوبل (Double Gas Water Heat Exchanger) استفاده می شود.

ساختار این مبدل ها به گونه ای است که آبگرم مصرفی و همچنین آب سیستم گرمایش را از داخل این مبدل عبور داده و پس از گرم شدن به رادیاتور ها می رساند.

برای تامین آبگرم مصرفی، هنگامی که شیر آب باز میشود. پمپ دستگاه که آب سیستم گرمایش را سیرکوله می نماید، متوقف شده و تنها آب سرد ورودی وارد مبدل می گردد و توسط شعله مشعل پکیج گرم شده و در نهایت به مصرف میرسد و دقیقا شبیه یک آبگرمکن فوری دیواری عمل میکند.

در این سیستم کنترل دمای آبگرم مصرفی بدلیل تماس مستقیم با سیال شعله، سخت تر بوده و به همین دلیل دمای آبگرم حین مصرف تا حدودی دچار نوسان می گردد.

یکی دیگر از عواملی که استفاده از این سیستم ها را محدود میسازد رسوب گذاری زود هنگام آن بدلیل تماس مستقیم با شعله مشعل پکیج می باشد.
